Звуковая карта RME HDSPe RayDAT (120190)

Компьютерная система HDSPe RayDAT сделана на основе модели HDSP 9652, но предназначена для шины PCI Express. Кроме того, она отличается наличием четвертого оптического цифрового интерфейса, возможностью одновременной работы электрических цифровых интерфейсов формата AES/EBU и SPDIF, поддержкой более высоких частот дискретизации, уменьшенным временем задержки, улучшенным микшером TotalMix, поддержкой опции SMPTE- и видеосинхронизации HDSP TCO, отсутствием входа и выхода Word Clock (могут быть добавлены посредством опциональной платы), отсутствием порта ADAT-синхронизации.

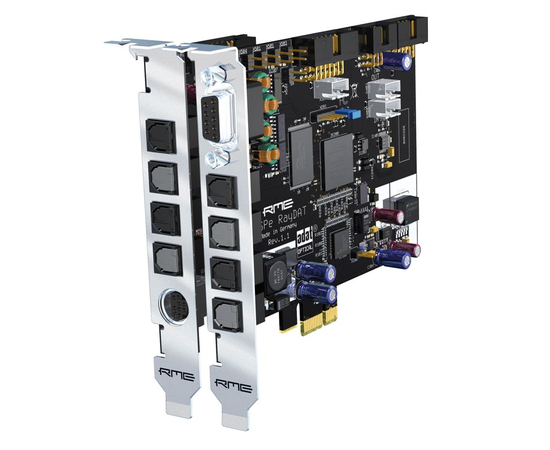

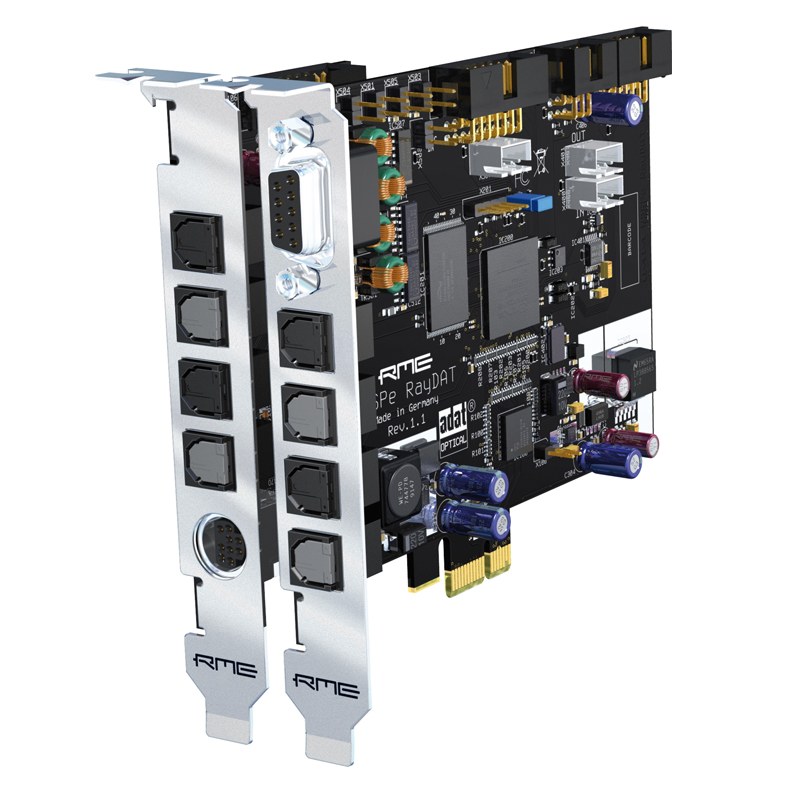

HDSPe RayDAT состоит из двух плат: основной (для шины PCIe) и дочерней (слота не занимает). На основной плате есть два восьмиканальных оптических цифровых интерфейса формата ADAT, девятиконтактный разъем D-Sub для прилагаемого кабельного адаптера с двухканальными электрическими цифровыми интерфейсами формата AES/EBU (XLR) и SPDIF (RCA).

На дочерней плате есть еще два восьмиканальных оптических цифровых интерфейса формата ADAT (последний переключается на двухканальный SPDIF), девятиконтактный разъем Mini-DIN для прилагаемого кабельного адаптера с двумя MIDI-входами и MIDI-выходами. Дочерняя плата соединяется с основной посредством прилагаемого шлейфа с 14-контактными разъемами.

Поддерживаются разрядность 24 бита и частоты дискретизации до 192 кГц. Возможны воспроизведение и запись одновременно 36 аудиоканалов с частотой дискретизации до 48 кГц, 20 каналов с частотой до 96 кГц, 12 каналов с частотой до 192 кГц. Есть встроенный цифровой микшер TotalMix, возможно управление микшером по MIDI. Цифровой интерфейс имеет функции подавления джиттера. Возможна совместная работа до трех систем HDSPe RayDAT под одним драйвером.

Технические характеристики RME HDSPe RayDAT:

• Интерфейс PCI Express.
• 4 х цифровых ADAT I/O поддерживает 192 кГц через S/MUX4.
• 1 х цифровой SPDIF I/O – 192кГц.
• 1 х AES/EBU I/O – 192кГц.
• 2 х MIDI I/O – 32 канала.
• До 36 входов и 36 выходов, которые могут использоваться одновременно.
• Стандартные инстументы RME – DIGICheck, спектральный анализатор и измерение сигнала.
• TotalMix: 2592 канала в микшере, с внутренним разрешением в 42 Бит.
• S/MUX – 16 каналов 24Бит/96кГц –, запись и воспроизведение по оптическому ADAT.
