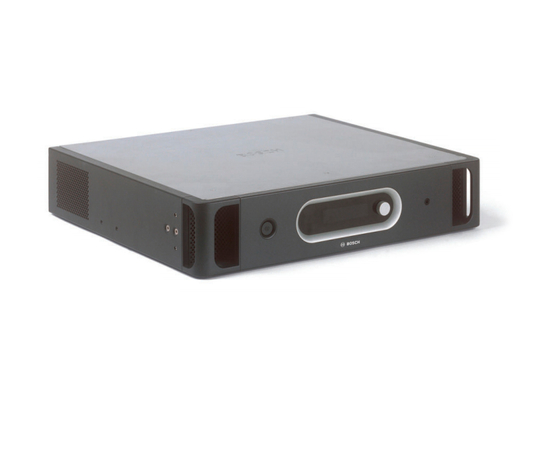

Центральный блок управления конференц-системой Bosch DCN-CCU2 (50358)

Центральный блок управления (CCU) включает возможности управления проводными и беспроводными микрофонами делегатов, распределением синхронного перевода и проведением голосования. И все это без участия оператора. Работая с ПК, этот блок управления существенно расширяет функциональность системы управления конференциями. Функции управления и наблюдения реализуются с помощью соответствующих программных модулей, доступных пользователям. Эти модули значительно расширяют возможности управления конференцией. В случае сбоя ПК блок управления перейдет в автономный режим работы, обеспечивая непрерывный ход конференции.

Особенности:

• Для систем DCN Next Generation или беспроводных систем DCN или их комбинации.
• В системе с одним блоком CCU: не более 245 проводных устройств ввода, плюс 245 беспроводных пультов делегатов.
• Для систем с несколькими блоками CCU: до 30 блоков CCU, всего 4000 устройств ввода.
• Режим голосового включения микрофонов для проводных и беспроводных систем.
• Подключение Ethernet для конфигурационных и управляющих компьютеров.

Функции:

• Для беспроводных систем DCN Next Generation или DCN или их комбинации (не более одной DCN‑WAP в системе).
• Основные средства управления микрофонами.
• Четыре режима функционирования микрофона: открытый - управление кнопкой микрофона с помощью заявок на выступление (Авто) ;режим подавления - управление кнопкой микрофона с отключением работающих микрофонов (FIFO); голосовой - микрофоны включаются голосом; «Нажми и говори» (нажатие и удерживание кнопки для выступления).
• Количество одновременно включенных микрофонов — от 1 до 4.
• Настройка блока CCU при помощи дисплея и вращающейся кнопки.
• Основные средства управления процедурой парламентского голосования: регистрация делегата, голосование «за», «против» и «воздержался». Пульт председателя Concentus позволяет начинать, завершать и приостанавливать процедуру голосования. Результаты отображаются на табло, а также на ЖК-дисплеях пультов участников.
• Функция оповещения воспроизводит звуковой сигнал голосования. Председатель может использовать этот сигнал для уведомления участников о начале процедуры голосования.
• Функция синхронного перевода с 31 языковым каналом плюс канал для основного языка.
• Распределение до 10 языковых каналов плюс канал для основного языка между беспроводными дискуссионными пультами DCN.
• Распределение до 31 языкового канала плюс канал для основного языка между приемниками Integrus, проводными переключателями каналов DCN.
• Базовая функция внутренней связи с функцией назначения оператора и председателя внутренней связи (обоих можно вызвать с рабочего места переводчика).
• Автономное автоматическое управление камерами.
• Расширенные возможности проведения конференции с использованием управляющего программного обеспечения для ПК или дистанционного управления.
• Регулировка чувствительности аудиовходов.
• Регулировка уровня выходного сигнала.
• Разъем для подключения внешних устройств обработки звука и сопряжения с телефонной сетью.
• Присвоение блоку CCU уникального имени при установке для упрощения идентификации.
• Индикаторы для контроля уровня входных и выходных сигналов. Использование наушников для контроля звука.
• Корпус 19 дюймов (высотой 2 U) для настольной установки или монтажа в стойку.
• Ручки для переноски.

Элементы управления и индикаторы:

• Выключатель питания.
• ЖК-дисплей емкостью 2 строки по 16 символов для отображения информации о состоянии блока управления и его настройки.
• Вращающийся регулятор для выбора меню.
• Три красных светодиодных индикатора перегрузки для сетевых выходов DCN.
• Два красных светодиодных индикатора перегрузки для оптических соединений.
• Зеленый и желтый светодиоды, указывающие на активное использование Ethernet.

Подключения:

• Один стереовыход с 3,5-миллиметровым разъемом для подключения наушников.
• Сетевая розетка европейского стандарта со встроенным плавким предохранителем.
• Три выходных разъема, включая средства блокировки, для подключения устройств.
• Два соединения оптоволоконной сети для подключения Integrus, различных аудиоэкспандеров, интерфейсов CobraNet и беспроводных точек доступа.
• Два симметричных линейных аудиовхода с 3- контактными разъемами XLR с гальванической развязкой.
• Два несимметричных линейных стереовхода типа «тюльпан».
• Два симметричных линейных аудиовыхода с 3- контактными разъемами XLR с гальванической развязкой.
• Два несимметричных линейных стерео выхода типа «тюльпан».
• Одно соединение Ethernet для управляющего ПК, модуля «Открытый интерфейс» или ведомого блока CCU.
• Один последовательный разъем RS‑232 для управления камерами.
• Один переключатель на случай ошибки, перекрестный переключатель с гальванической развязкой для включения внешнего оборудования в случае обнаружения ошибок блоком CCU.

Комплектация:

• Центральный блок управления DCN-CCU2.
• Комплект монтажных кронштейнов для установки в 19-дюймовую стойку.
• Комплект ножек.
• DVD-диск с инструкциями по установке системы и руководством пользователя.
• Шнур питания для США.
• Шнур питания для стран Европы.

Электрические характеристики:

• Напряжение питания: 100–240 В перем. тока, 50–60 Гц.
• Потребляемая мощность: 360 Вт.
• Питание системы DCN: 40 В пост. тока, макс. 85 Вт на каждую розетку DCN.
• Напряжение питания оптоволоконной сети: 40 В пост. тока, макс. 65 Вт.
• Совокупная мощность источника питания: 320 Вт.
• Подключение RS‑232: 1 x 9-контактное гнездо Sub-D.
• Частотная характеристика: 30 Гц – 20 кГц (-3 дБ при номинальном уровне входного сигнала).
• КНИ при номинальном уровне входного сигнала: < 0,5 %.
• Переходное затухание: > 85 дБ на частоте 1 кГц.
• Динамический диапазон: >90 дБ.
• Отношение сигнал-шум: > 87 дБА.

Аудио входы:

• Номинальный уровень сигнала на входе XLR: - 12 дБВ (+/- 6 дБ).
• Максимальный уровень сигнала на входе XLR: +12 дБВ.
• Номинальный уровень сигнала на входе типа «тюльпан»: -24 дБВ (+/- 6 дБ).
• Максимальный уровень сигнала на входе типа «тюльпан»: +0 дБВ.

Аудио выходы:

• Номинальный уровень сигнала на выходе XLR: -12 дБВ (+6 / -24 дБ)
• Максимальный уровень сигнала на выходе XLR: +12 дБВ
• Номинальный уровень сигнала на выходе типа «тюльпан»: -24 дБВ (+6 / -24 дБ)
• Максимальный уровень сигнала на выходе типа «тюльпан»: +0 дБВ

Механические характеристики:

• Монтаж: установка на поверхность стола или монтаж в стойку 19”.
• Размеры при настольном использовании, с ножками: 92 x 440 x 400 мм.
• Размеры при использовании в 19-дюймовой стойке, с креплением: 88 x 483 x 400 мм.
• Масса: 7,9 кг.
• Цвет: темно-серый (PH 10736).
