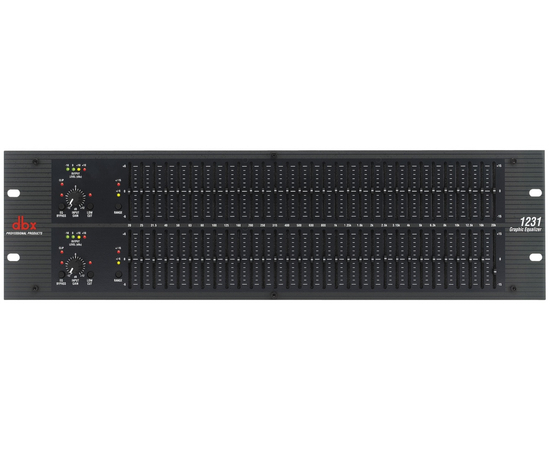

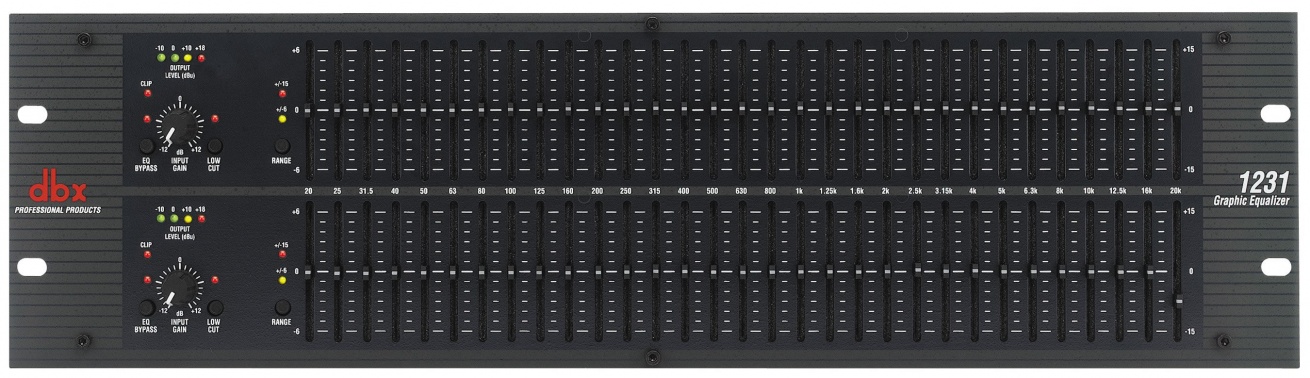

Эквалайзер DBX 1231 (20471)

двухканальный 1/3 октавный графический эквалайзер

Эквалайзер DBX 1231 обеспечивает усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ).

Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardwire Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией.

Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.

В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.

Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и ?-дюймовых Jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.

Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.

Технические характеристики

ВХОДЫ

Разъемы

1/4" TRS, XLR, barrier strip

Импеданс

симметричный сигнал 40 кОм / несимметричный сигнал 20 кОм

Макс. входной уровень

>+21dBu

CMRR

>40 дБ, типично >55 дБ на 1 кГц

ВЫХОДЫ

Разъемы

1/4" TRS, XLR, barrier strip

Импеданс

симметричный сигнал 200 Ом / несимметричный сигнал 100 Ом

Макс. выходной уровень

на 2 кОм и более >+21dBu /на 600 Ом >+18 dBm

ОБЩИЕ ПАРАМЕТРЫ

Рабочий диапазон

20 Гц – 20 кГц, +0.5/-1 дБ

Общий частотный диапазон

от <10 Гц до >50 кГц, +0.5/-3 дБ

Динамический диапазон

115 дБ

Соотношение сигнал/шум

97 дБ

Искажения + шум

<0,005%

Напряжение питания

100/120/230 В, 50/60 Гц

Потребляемая мощность

24 Вт

Размеры

89 x 483 x 201 мм

Вес

3,9 кг
