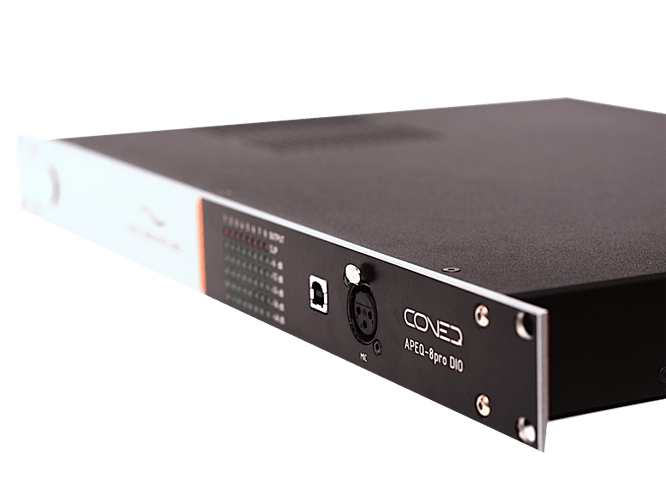

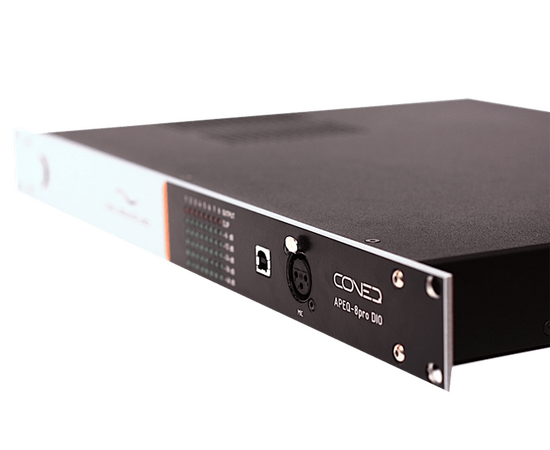

Эквалайзер программируемый CONEQ APEQ 8pro DIO (42662)

CONEQ APEQ 8pro DIO - эквалайзер акустической мощности с цифровым входом/выходом
Основные технические характеристики:
Число каналов - 8
Частота дискретизации - 48 кГц/96 кГц
Номинальный уровень входа - +4 Дб
Номинальный уровень выхода - +4 Дб
Максимальный уровень входа - +24.4 Дб
Максимальный уровень выхода - +24.4 Дб (нагрузка 500 ом)
Выходное сопротивление - 150 Ом
Коэффициент нелинейных искажений - менее 0,01%
Динамические диапазон - 115 Дб
Задержка - 1,6 мс
Соединение с компьютером - USB, RS-232
Питание - 100-240 Вольт переменный ток/100-300 Вольт постоянный ток
Потребляемая мощность - 15 Вт
Размеры - 483x225x44 мм
Масса - 1.5 кг

Описание:

CONvolution EQualisation – "выравнивание по свертке сигнала", технология, радикально отличающаяся от традиционных методов измерения и коррекции АЧХ.Коррекция производится автоматически по результатам измерений более чем в четырехстах точках,расположенных в зоне акустического излучения громкоговорителя. Таким образом, выравнивается не осевая АЧХ, а распределение акустической мощности.Программа CONEQ Workshop производит измерения всего рабочего диапазона акустической системы или массива громкоговорителей за несколько минут,во время непрерывного движения измерительного микрофона в зоне покрытия источника звука.Затем CONEQ обрабатывает полученные значения, используя запатентованный алгоритм для получения реальной частотной характеристики акустической мощности звуковой системы.CONEQ синтезирует корректирующую кривую (FIR-фильтр, построенный по 4096 точкам), соответствующую предполагаемой частотной коррекции. В результате наложения этого графика на исходный получается ровная АЧХ. Суммарное время обработки сигнала (latency) – менее 2 мс.
Настройка частотной характеристики звуковой системы при помощи CONEQ – простой процесс, состоящий из трех шагов.
Шаг 1: Измерение характеристик системы. Программа CONEQ Workshop генерирует повторяющийся тестовый скользящий (свип) сигнал, который подается в звуковую систему. Пользователь медленно передвигает измерительный микрофон внутри зоны покрытия системы громкоговорителей, в это время CONEQ Workshop делает несколько сотен измерений в опорных точках. Весь процесс занимает не более двух минут.Когдаизмерения закончены,CONEQв течение 30 секунд обрабатывает акопленнуюинформациюи рисует график, показывающий частотную характеристику акустической мощности громкоговорителя.
Шаг 2: Построение графика частотной коррекции. Это точная математическая инверсия измеренного отклонения от идеально ровной амплитудно-частотной характеристики.Кроме этого, в графическом виде отображаются: – импульсная характеристика системы; – построенная CONEQ по 4096 точкам компенсирующая кривая; – АЧХ, полученная в результате выравнивания (Smoothing);– уровень помех и интерференции, что помогает в идентификации ошибок измерения. Пользователь может ограничить частотный диапазон корректировки, максимальный уровень автоматической коррекции АЧХ, а также количество отображаемой информации. Программа способна учитывать погрешности АЧХ измерительного тракта, вносить компенсациюпотерь в воздухе, накладывать взвешивающие кривые и т.п.
Шаг 3: Выравнивание АЧХ. Применение системы CONEQ позволяет значительно упростить и ускорить процедуру настройки звуковоспроизводящих комплексов, и результаты достаточно стабильны.CONEQ успешно применяется в передвижных звуковоспроизводящих комплексах, театрах, клубах,концертных залах, телевизионных и звукозаписывающих студиях.
