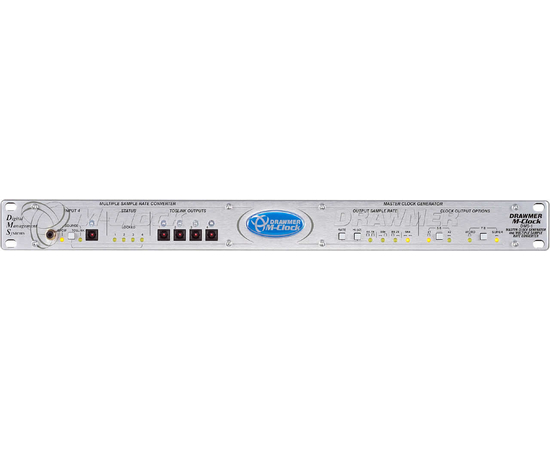

Генератор синхросигнала Drawmer DMS-1 (57550)
В задающем генераторе тактовых импульсов используются генераторы xtal (TCXO) с температурной компенсацией, имеющие очень низкое дрожание и стабильность AESgrade 1.
Устройство имеет 24 выхода:
- 8 выходов Wordclock, имеющих частоту от 44,1 кГц до 192 кГц, плюс опцию superclock.
- 4 выхода AES 11 "blankframe", имеющих частоту дискретизации от 44,1 кГц до 96 кГц.
- 4 канала повышения/понижения частоты дискретизации стереофонических сигналов, каждый с тремя одновременными выходами.
Стабильность AESGRADE 1:
- Допустимое отклонение: +/- 1 ppm (0-60°C), <+/- 1 ppm (15-30°C)
- Фазовый шум: -130 дБс/Гц на частоте 1 кГц
- При 24,5760 МГц для Fs 48 кГц, 96 кГц и 192 кГц + 256 Fs (superlock)
- При 22,5792 МГц для Fs 44,1 кГц, 88,2 кГц и 176,4 кГц + 256 Fs (superlock)
- Выходы WordClock
- Полное выходное сопротивление 22,5 Ом дает 4 В (размах) на 75 Ом
- Выходы 1 - 4: выбор между 44,1, 48, 88,2, 96 кГц.
- Выходы 5 - 6: выбор между 44,1, 48, 88,2, 96, 176,4, 192 кГц.
- Выходы 7 - 8: выбор между 44,1, 48, 88,2, 96, 256Fs (superclock)
- Выходы AES 11
- Два NeutrikXLR 110 Ом при 44,1, 48, 88,2, 96 кГц
- Два позолоченных типа Phono 44,1, 48, 88,2, 96 кГц
Преобразование частоты дискретизации:
- 4 стереофонических преобразователя частоты дискретизации: полное преобразование с повышением/понижением частоты/2 входа NeutrikXLRAES/EBU/ 1 вход PhonoSPDIF
- 1 переключаемый вход Phono/TOSLINK (передняя панель)
- Все выходы одновременно на 4 х AES/EBUXLR/ 4 xSPDIFPhono / 4 xTOSLINK 120 dBFs
Бренд:
Drawmer
