Конвертер TEAC UD-H01-B (113963)

ЦАП UD-H01 представляет собой аппарат, соответствующий классу и дизайну новой референсной линейки малоразмерных компонентов японской компании TEAC.

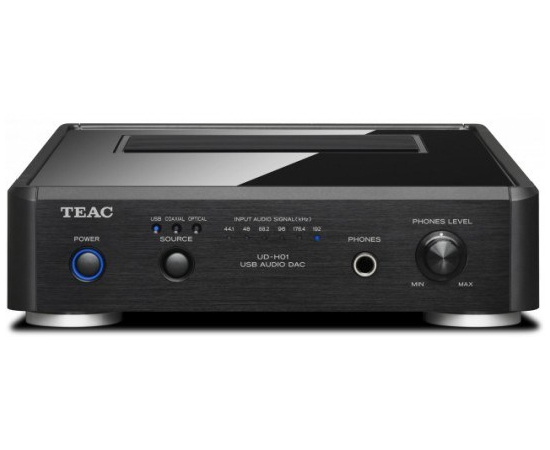

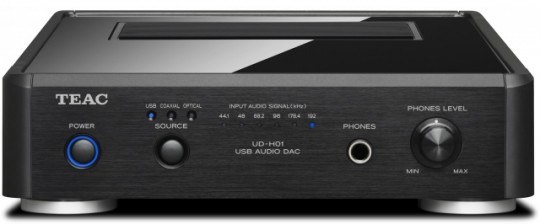

Добротно собранный корпус этой модели с угловыми скругленными вставками и декоративной верхней крышкой производит хорошее впечатление. Алюминиевый фасад имеет симпатичный дизайн с продуманным расположением элементов управления. В левой части передней панели находится клавиша питания с мягкой синей подсветкой, в правой части расположен полноразмерный выход для наушников с собственным регулятором громкости и усилителем, построенным на микросхеме JRC4580D. В центре находятся шесть индикаторов частоты дискретизации. А чуть левее установлен миниатюрный кнопочный селектор входов с тремя светодиодами, указывающими на то, какой разъем в данный момент используется.

Особого внимания заслуживает высокоскоростной USB-порт 2.0, поддерживающий асинхронный режим передачи данных благодаря установленному на этом входе новейшему чипу 8802 компании Tenor Semiconductor. Правда, перед подключением к интерфейсу USB на ПК или ноутбук придется установить специальный драйвер, доступный для скачивания на официальном сайте компании. Встроенный в аппарат процессор повышает частоту дискретизации входящего сигнала до 192 кГц, который затем в таком преобразованном виде передается на два чипа Burr-Brown PCM 1795 (32 бит/192 кГц), конвертирующие цифру в аналог. В аналоговой части используются качественные операционные усилители Muses 8920 и NE5532. В блоке питания установлен тороидальный трансформатор, который расположен ближе к передней стенке корпуса с целью уменьшения наводок на основные контуры.

ЦАП имеет развитую коммутацию. Есть полный набор цифровых входов — USB, коаксиальный и оптический разъемы. Из выходов присутствует как стандартная пара RCA, так и балансные гнезда XLR, что указывает на аудиофильскую направленность данного устройства.

Компания TEAC позиционирует модель UD-H01 как внешнюю звуковую карту для компьютера, которую можно связать с усилителем, располагающим балансными входами, получив безукоризненное звучание с естественными высокими частотами, натуральными СЧ и точно прорисованным объемным басом. Этот ЦАП также будет хорошо смотреться в составе соответствующей ему по дизайну и характеристикам стереосистеме TEAC, состоящей из усилителя А-Н01 и док-станции DS-H01.

Особенности:

• Интерфейс USB версии 2.0 с чипом Tenor 8802
• Два ЦАПа Burr-Brown PCM1795 (32 бит/192 кГц)
• Усилитель для наушников с регулятором громкости
• Апсемплинг до частоты дискретизации 192 кГц
• Цифро-аналоговое преобразование — два конвертера Burr-Brown PCM1795 (32 бит/192 кГц)

Технические характеристики TEAC UD-H01-B:

• Отношение сигнал/шум 115 дБ
• Коэффициент гармонических искажений 0,0015% (1 кГц, 192 кГц)
• Диапазон частот5 Гц — 55 кГц (-3 дБ, 192 кГц)
• Выходное напряжение 2В (для разъемов RCA и XLR)
• Выходной импеданс47 Ом (для разъемов RCA), 100 Ом (для разъемов XLR)
• Поддерживаемые частоты дискретизации входного сигнала 32 кГц; 44,1 кГц; 48 кГц; 88,2 кГц; 96 кГц; 176,4 кГц; 192 кГц
• Входы — USB-порт 2.0 (высокоскоростной, на чипе Tenor 8802, поддерживает асинхронный режим передачи данных), цифровой коаксиальный, цифровой оптический
• Выходы — балансный (на разъемах XLR), небалансный (на разъемах RCA), выход для наушников (6,3 мм)
• Блок питания — тороидальный трансформатор
• Потребляемая мощность в рабочем режиме13 Вт
• Габариты (ШхВхГ)215x61x231 мм
• Вес 1,5 кг
