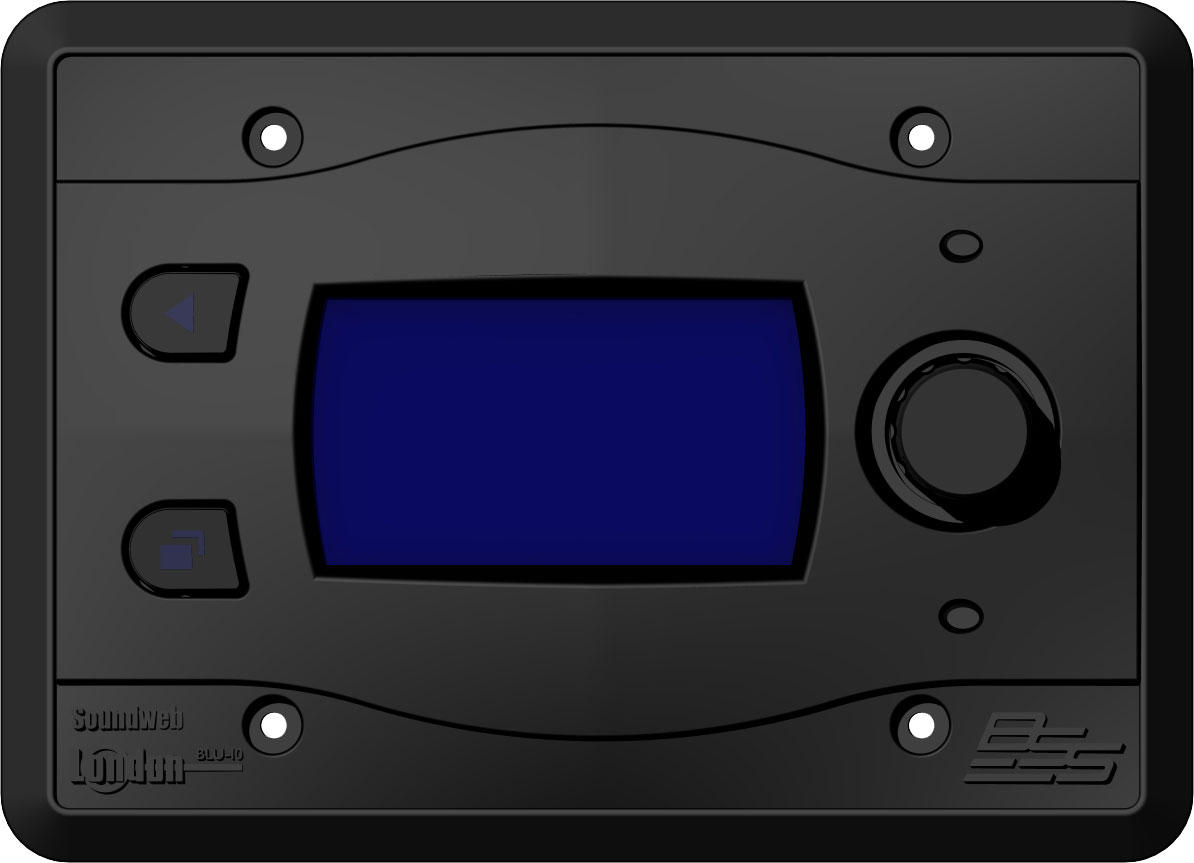

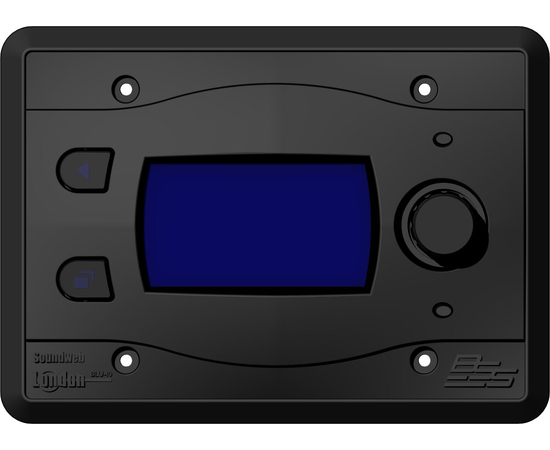

Панель BSS BLU10-BLK (14262)

Оригинальный программируемый контроллер Soundweb 9010 установил новые стандарты в создании интерфейсов управления для DSP-систем, и до сих пор пользуется популярностью, как простой, но мощный интерфейс. Эквивалент из серии Soundweb London - BLU-10, созданный на основе той мощности и репутации, оснащен сенсорным экраном, делающим его более привлекательным и потенциально экономичным решением. Возможно, BLU-10 смог бы заменить более дорогое сенсорное решение, требующее более простого интерфейса управления.

Как и с Soundweb 9010, можно сконструировать до 100 'страниц' управления, практически, любым параметром цифрового сигнального процессора Soundweb London, с возможностью создания 'папок' для вложенных страниц. Доступ к определенным страницам или папкам может быть ограничен паролем, т.о. регулировать критичные параметры системы смогут только инженеры или ключевые специалисты.

Каждая страница может содержать до восьми различных функций, а благодаря навигации, осуществляемой постранично, все эти функции можно присвоить реальным параметрам, что предпочтительней, чем функционирование в качестве страничных переходов.

Программирование BLU-10

Пользователи Soundweb будут знакомы с простым программируемым интерфейсом, а интерфейс BLU-10 с ним очень схож. Как только страницы меню будут созданы, их работа может быть протестирована при помощи режима симуляции, который эмулирует работу контроллера при реальном использовании. Это позволяет проверить структуру меню до того, как система будет запущена.

BLU-10 включается в сеть Soundweb London через встроенный порт Ethernet, либо непосредственно к задней панели рэкового прибора, такого как BLU-16, при помощи кроссового кабеля Cat 5 или стандартного кабеля Cat 5 в коммутатор Ethernet. Питание на устройство подается либо через клеммы с задней стороны, допускающие 12 - 48 В постоянного тока, либо посредством IEEE802.3af Power Over Ethernet - питание по Ethernet (POE).
