Программный модуль для управления камерами конференц-системы Bosch DCNM-LCC (138618)

ПО мультимедийной системы, используется как платформа для управления всей мультимедийной системой DCN. Модуль включает в себя базовые функции. Другие функции могут быть добавлены в зависимости от потребностей.

Особенности:

• Автоматическое обнаружение устройств
• Управление мультимедийными устройствами в количестве до 750
• Клиент-серверное решение
• Никаких действий пользователя для запуска системы не требуется
• Автоматическое создание и назначение мест участникам

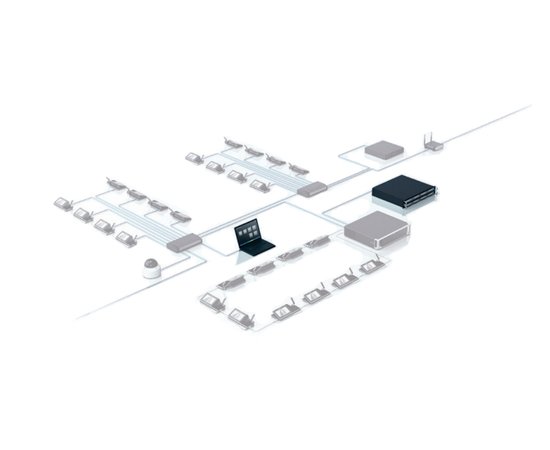

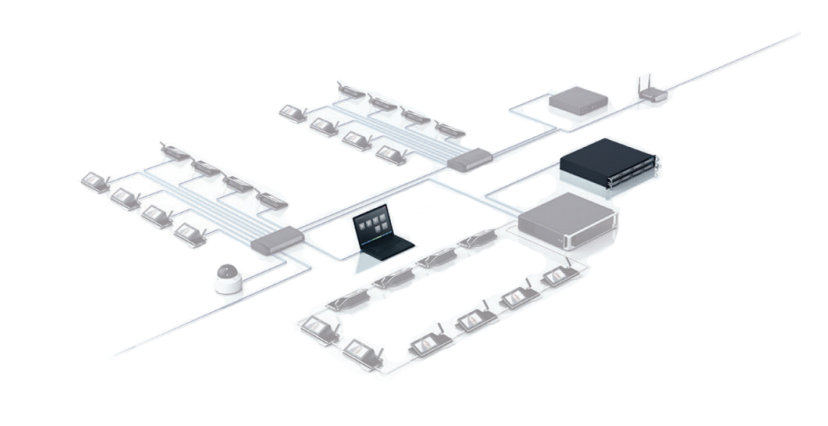

Обзор системы

Помимо стандартных условий о продаже Bosch ST, ПО мультимедийной системы DCN от Bosch позволяет также пользоваться услугой технического обслуживания Bosch, поддерживая постоянное обновление ПО этой системы. Дополнительную информацию о продукте можно найти на официальном веб-сайте.

Функции

ПО мультимедийной системы DCN создано как клиент-серверное приложение, состоящее из двух основных компонентов: северное программное обеспечение и приложение Meeting.

Серверное программное обеспечение:

Серверное программное обеспечение представляет собой набор служб Windows. Отдельные службы не имеют пользовательских интерфейсов и запускаются в фоновом режиме для управления и мониторинга всех компонентов мультимедийной системы DCN и дополнительных приложений Meeting, работающих на клиентских ПК. Для вывода пользователям данных о состоянии системы и диагностических сообщений предусмотрен пользовательский интерфейс. Помимо служб он содержит модуль активации лицензии. Этот модуль требуется для активации лицензии на использование полной мультимедийной конференц-системы DCN.

После настройки серверного ПО с помощью приложения Meeting оно может работать в автономном режиме без вмешательства пользователя.

Приложение Meeting:

Приложение Meeting выступает в роли пользовательского интерфейса ПК для настройки системы, подготовки и проведения совещаний. Это приложение наряду с мультимедийным устройством является интерфейсом пользователя системы. Для подготовки и проведения совещания с помощью приложения Meeting требуется программный модуль DCN multimedia Meeting Preparation and Management.

Программный сервер и приложение Meeting могут (но не обязательно) работать на отдельных компьютерах. Это обеспечивает возможность назначения функциональных ролей различным пользователям и (или) ПК. Например, можно разрешить одному или нескольким пользователям настраивать систему (конфигурирование), другой группе пользователей — регистрировать участников и назначать им места (подготовка совещания) и еще одной группе пользователей разрешить управление совещанием на отдельном ПК (управление совещанием).

Конфигурация из приложения Meeting:

• Осуществляется автоматическое обнаружение устройств и автоматическое или ручное назначение им мест
• Установка места председателя
• Управление пользователями
• Настройка уровней громкости громкоговорителей мультимедийной системы и выходной мощности усиления звука на DCNM‑APS
• Включение/отключение подавления акустической обратной связи
• 5-полосный параметрический эквалайзер для звукоусиления
• Задаваемый пользователем приоритет и звуковые сигналы привлечения внимания

Функции, к которым можно обратиться с мультимедийного устройства, установленного в качестве места председателя:

• Режимы работы микрофона: открытый режим с автоматическим управлением, открытый режим с ручным, управлением, режим с подавлением.
• Количество включенных микрофонов: от 1 до 10.
• Количество участников, ожидающих выступления — от 0 до 200.
• Включение/отключение автоматического выключения микрофона после 30 секунд.
• Включение/отключение звукового сигнала приоритета.
• Регулятор общего уровня громкости.
• Включение звукового сигнала для привлечения внимания.

Перед использованием ПК с программным сервером необходимо активировать лицензию. Эта лицензия высылается по электронной почте при заказе ПО мультимедийной системы DCN (DCNM‑LSYS). Электронное сообщение содержит всю информацию об активизации системы.

Если необходимо заменить ПК с программным сервером, можно просто активировать новый ПК без необходимости заказа нового ПО. При необходимости свяжитесь с местным представителем Bosch, чтобы узнать дополнительную информацию.

Предусмотрено три варианта использования компьютера:

• Компьютер с серверным программным обеспечением в системе с несколькими компьютерами
• Клиентский компьютер (на котором работает только приложение Meeting)
• Компьютер, выполняющий обе указанные выше функции

Ниже приведены минимальные требования для каждого из этих вариантов

Одна компьютерная система, в которой установлены серверное программное обеспечение и приложение Meeting:

• Windows 7 Home Premium (64-разрядная версия) или
• Windows 8 Pro (64- разрядная версия), включая компонент .NET Framework 3.5
• Четырехъядерный процессор i5 с частотой 2,4 ГГц
• ОЗУ 8 Гбайт
• 20 ГБ свободного пространства на диске
• Сетевая плата Ethernet 1 ГБ

ПК с серверным программным обеспечением в системе с несколькими ПК:

• Windows Server 2008 R2 (64-разрядная версия) или
• Windows Server 2012 R2 (64-разрядная версия)
• Четырехъядерный процессор i5 с частотой 2,4 ГГц
• ОЗУ 8 Гбайт
• 20 ГБ свободного пространства на диске
• Сетевая плата Ethernet 1 ГБ

ПК только с приложением Meeting:

• Windows 7 Home Premium (64-разрядная версия) или
• Windows 8 Pro (64- разрядная версия), включая компонент .NET Framework 3.5
• Четырехъядерный процессор i5 с частотой 2,4 ГГц
• ОЗУ 8 Гбайт
• 20 ГБ свободного пространства на диске
• Сетевая плата Ethernet 1 ГБ

Коммутаторы должны отвечать следующим минимальным требованиям:

• 1 Гбит или выше с аппаратной реализацией коммутации.
• Качество обслуживания на основе дифференцированного обслуживания с использованием 4 или более выходных очередей и планированием передачи пакетов со строгим учетом приоритетов.
• Отслеживание IGMPv3 или IGMPv2 (дополнительно). Для оптимального использования пропускной способности можно применять отслеживание IGMP. Его использование целесообразно в системах с более чем 10 каналами многоадресной передачи, хотя это и не является обязательным требованием. Достаточный уровень производительности для обработки большого количества откликов на запросы IGMP в зависимости от количества подключенных (напрямую или опосредованно) к этому коммутатору устройств. Настоятельно рекомендуется обеспечить аппаратную поддержку отслеживания IGMP.
• Поддержка протокола (Rapid) Spanning Tree, если используются избыточные сети (дополнительно).
• Поддержка протокола SNMPv3 в целях отслеживания работы коммутатора (дополнительно).

Маршрутизаторы должны отвечать следующим минимальным требованиям:

• Порты Ethernet 1 Гбит или выше.
• Поддержка протоколов передачи PIM‑DM или двунаправленной передачи PIM.
• Осуществление IP-маршрутизации в оборудовании (например, «маршрутизатор уровня 3») для сокращения задержек маршрутизации.
• Скорость пересылки пакетов > 1 000 000 пакетов в секунду на порт (например, 8 млн пакетов в секунду для 8‑портового маршрутизатора).
• Неблокирующая объединительная панель на порт коммутации, т. е. 2 Гбит на порт (например, 16 Гбит/с для 8‑портового маршрутизатора).
• Таблица MAC-адресов; не менее 1 000 адресов для одной напрямую подключенной подсети.
