Выбор усилителя мощности Electro-Voice
Большинство электронных систем требуют по крайней мере одну стадию усиления. Усилители - это устройства, которые увеличивают амплитуду входного сигнала. Выход источника питания модулируется усилителем. Усилители увеличивают только амплитуду, а другие параметры, такие как частота и форма, остаются постоянными.

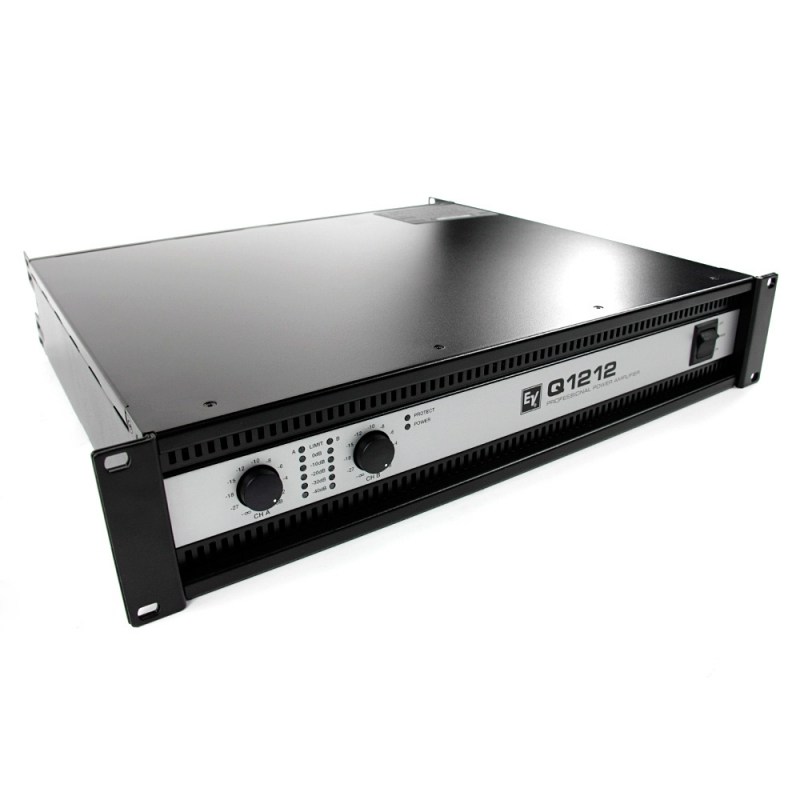

Усилители мощности Electro-Voice используются практически во всех потребительских электронных устройствах, начиная от драйверов наушников, телевизоров, мобильных телефонов и систем домашнего кинотеатра и заканчивая системами театрального и концертного усиления.
Существует много типов усилителей от компании Electro-Voice. Но их можно отличить по типу сигнала, который они усиливают. Они также могут быть классифицированы по типу выполняемой ими функции.
Мощность входного сигнала увеличивается до уровня, достаточного для управления нагрузками выходных устройств, таких как динамики, наушники, радиочастотные передатчики и т. д. В отличие от усилителей напряжения (тока), усилитель мощности предназначен для непосредственного управления нагрузками и используется в качестве конечного блока в цепи усилителя.
Входной сигнал усилителя мощности должен быть выше определенного порога. Таким образом, вместо прямой передачи необработанного аудиосигнала на усилитель мощности, он сначала предварительно усиливается с использованием усилителей напряжения и отправляется в качестве входного сигнала на усилитель мощности после внесения необходимых изменений.
Типы
В зависимости от типа подключенного выходного устройства усилители мощности Electro-Voice делятся на следующие три типа:
- Усилители мощности звука. Этот тип используется для увеличения величины мощности более слабого звукового сигнала. К этой категории относятся устройства, применяемые в схемах управления динамиками акустических систем, телевизоров, мобильных телефонов и т. д. Выходная мощность варьируется от нескольких милливатт (для наушников) до тысяч ватт (в системах Hi-Fi).
- Радиочастотные усилители мощности. Беспроводные передачи требуют, чтобы модулированные волны передавались на большие расстояния по воздуху. Сигналы передаются с помощью антенн, а дальность передачи зависит от величины мощности сигналов, подаваемых на антенну. Для беспроводных передач, таких как FM-вещание, антеннам требуются входные сигналы мощностью в тысячи киловатт. Здесь радиочастотные усилители мощности используются для увеличения величины мощности модулированных волн до уровня, достаточно высокого для достижения требуемого расстояния передачи.
- Усилители постоянного тока. Такие устройства применяются для усиления мощности ШИМ (широтно-импульсной модуляции) сигналов. Они используются в электронных системах управления, которые нуждаются в мощных сигналах для привода двигателей или исполнительных механизмов. Они получают данные от микроконтроллерных систем, увеличивают их мощность и подают усиленный сигнал на двигатели постоянного тока или исполнительные механизмы.
Классы усилителей
Существует несколько способов проектирования схемы усилителя. Рабочие и выходные характеристики каждой конфигурации схемы отличаются друг от друга.
Для дифференциации характеристик и поведения различных схем усилителей мощности используются классы, в которых буквенные символы назначаются для определения метода работы.
Они широко подразделяются на две категории. Устройства, предназначенные для усиления аналоговых сигналов, подпадают под категорию A, B, AB или C, а для усиления цифровых сигналов с широтно-импульсной модуляцией (ШИМ), подпадают под D, E, F.
Наиболее часто используемые модели - это те, которые применяются в схемах аудиоусилителей, и они подразделяются на классы:
- A;
- B;
- AB;
- C.
Класс A
Аналоговые сигналы состоят из положительных максимумов и отрицательных минимумов. В этом классе усилителей вся входная форма волны используется в процессе усиления.
Один транзистор используется для усиления как положительной, так и отрицательной половины формы сигнала. Это делает их конструкцию простой, поэтому этот тип очень распространен. Хотя сейчас этот класс заменен лучшими конструкциями, они по-прежнему популярны среди любителей.
В устройствах этого класса активный элемент (транзистор) используется постоянно, даже если нет входного сигнала. Это вырабатывает много тепла и снижает эффективность прибора до 25% в обычной конфигурации и до 50% в конфигурации с трансформаторной связью.
Угол проводимости для класса A составляет 360 градусов. Таким образом, уровни искажения сигнала намного меньше, что позволяет лучше работать на высоких частотах.
Класс B
Устройства класса B предназначены для снижения эффективности и проблем нагрева, присутствующих в усилителях класса А. Вместо одного транзистора для усиления всей формы волны, в этом классе используются два дополнительных транзистора.
Один транзистор усиливает положительную половину сигнала, а другой усиливает отрицательную половину сигнала. Таким образом, каждое активное устройство проводит половину (180 градусов) осциллограммы, и два из них при объединении усиливают весь сигнал.
Эффективность приборов класса B значительно улучшена благодаря конструкции из двух транзисторов. Они могут достигать теоретической эффективности около 75%. Такое оборудование используется в устройствах с батарейным питанием, таких как FM-радио и транзисторные радиоприемники.
Из-за суперпозиции двух половин формы волны в области пересечения существует небольшое искажение. Чтобы уменьшить это искажение сигнала, разработаны усилители класса AB.
Он поддерживает высокочастотную характеристику, как в усилителях класса A, и хорошую эффективность, как в усилителях класса B. Комбинация диодов и резисторов используется для обеспечения небольшого напряжения смещения, которое уменьшает искажение формы волны вблизи области кроссовера. Из-за этого наблюдается небольшое снижение эффективности (60%).
Класс C
Конструкция усилителей мощности класса C обеспечивает большую эффективность, но снижает угол проводимости, который составляет менее 90 градусов. Другими словами, он жертвует качеством усиления для увеличения эффективности.
Меньший угол проводимости подразумевает большее искажение, поэтому усилители этого класса не подходят для усиления звука. Они используются в высокочастотных генераторах и для усиления радиочастотных сигналов.
Другие классы
Усилители мощности классов D, E, F, G используются для усиления ШИМ-модулированных цифровых сигналов. Они относятся к категории переключающих усилителей мощности и оставляют выход либо постоянно включенным, либо постоянно выключенным, без каких-либо других уровней между ними.
Из-за этой простоты, устройства, подпадающие под вышеупомянутые классы, могут достигать теоретической эффективности 90-100%.
